一般办公室都会有存放文件的铁柜，用来存放重要档案资料，想要使用cad绘制铁柜平面图，该怎么绘制呢？下面我们就来看看详细的教程。

Autocad2013(cad2013) 官方版

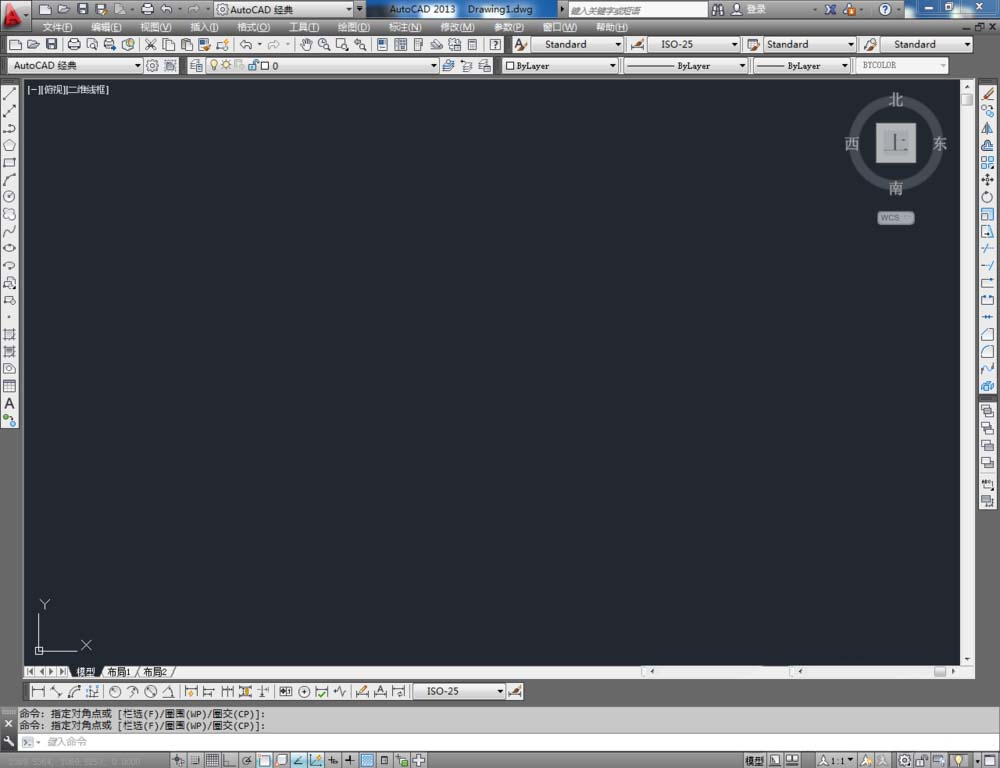

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：对开铁柜。点击色块，按图示设置一个图层颜色，完成对开铁柜图层的设置（如图所示）；

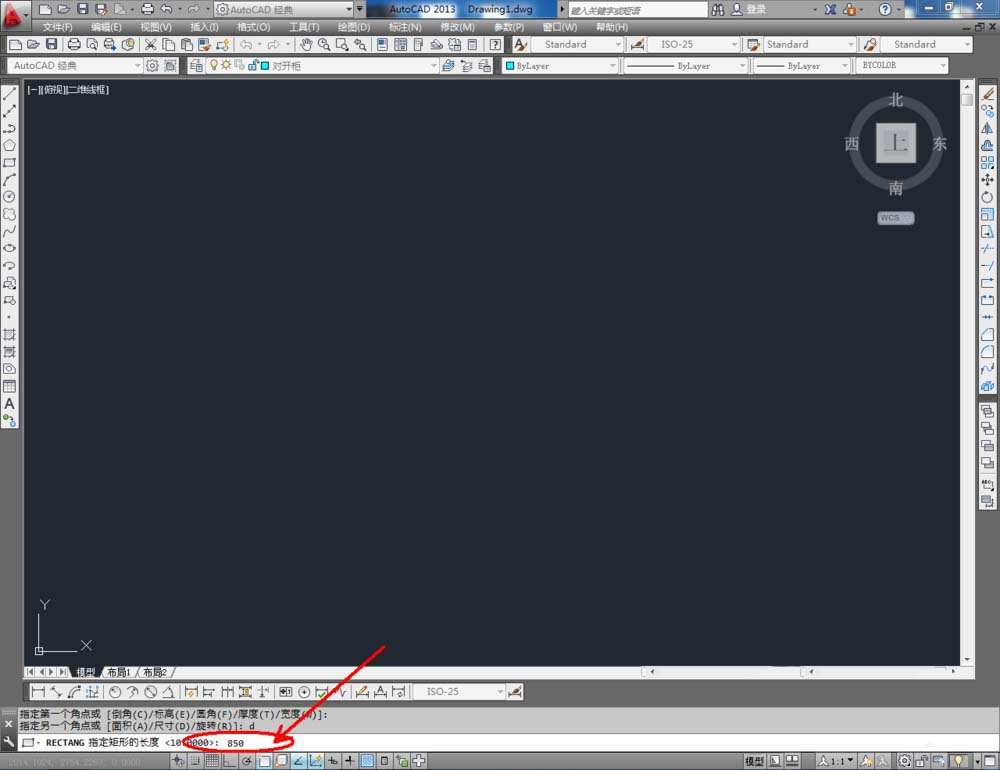

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：850并按下空格键，继续输入宽度数值：1800并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

3、点击右边工具栏中的【偏移】，在命令栏中输入： 50，选中图案侧边和顶边，依次对侧边和顶边进行向内偏移。在命令栏中输入：80，选中底边，将底边进行向上偏移（如图所示）；
